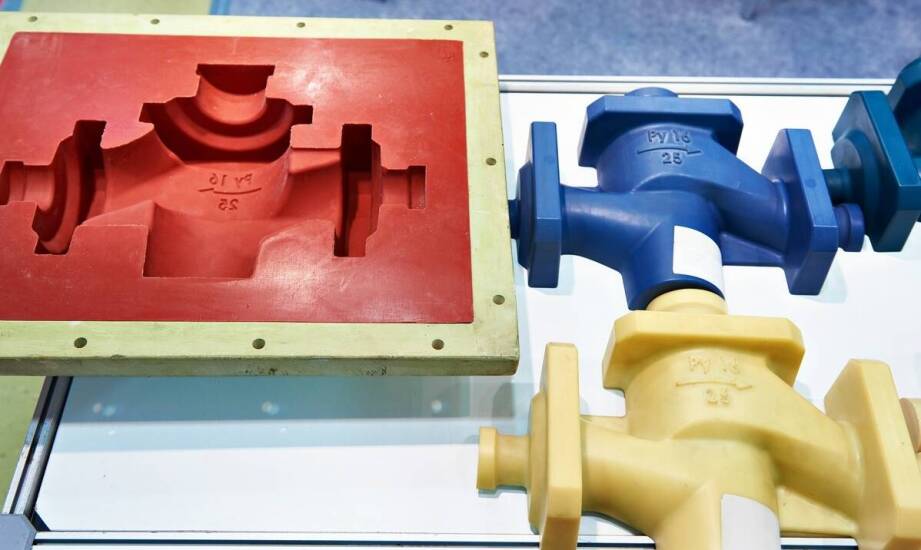

Dlaczego symulacja przepływu tworzywa zmienia projekt formy przed pierwszą próbą

W precyzyjnej produkcji detali dla branży automotive pojedyncza zmiana geometrii bramki wtryskowej może zadecydować o powodzeniu całej serii obudów silnika lub elementów kokpitu. Niekontrolowane spotkanie dwóch strumieni stopionego plastiku w krytycznym miejscu osłabia wytrzymałość mechaniczną detalu, a nierównomierny rozkład ciśnienia prowadzi do widocznych zapadlin. Błędy wykryte dopiero po wyfrezowaniu bloków stalowych oznaczają ogromne straty finansowe i opóźnienia wdrożeniowe. Zanim narzędzie trafi na maszyny obróbcze, inżynierowie wykorzystują symulację przepływu tworzywa, aby przewidzieć i wyeliminować podobne wady jeszcze na ekranie komputera.

Zjawiska ujawniane przez komputerową analizę przepływu

Zaawansowane programy analityczne pozwalają prześledzić dokładne zachowanie polimeru od momentu opuszczenia dyszy wtryskarki aż do całkowitego zakrzepnięcia. Oprogramowanie precyzyjnie wizualizuje proces wypełniania gniazda formującego, ujawniając obszary o zwiększonym ryzyku usterki. Najwięcej uwagi wymaga lokalizacja linii łączenia. Powstają one tam, gdzie dwa fronty płynącego tworzywa stykają się pod różnymi kątami. Jeśli takie zjawisko wystąpi w miejscu narażonym na obciążenia, gotowy element może pęknąć podczas normalnego użytkowania.

Kolejnym kluczowym parametrem obserwowanym na wirtualnym modelu jest ciśnienie wewnątrz całego układu. Nierównomierny rozkład ciśnienia generuje wysokie naprężenia ścinające, co bezpośrednio przekłada się na różnice w prędkości przepływu stopu. Analiza ujawnia również odizolowane strefy, do których gęsty materiał nie dociera w odpowiednim tempie. W takich miejscach zamknięte powietrze tworzy niebezpieczne pułapki gazowe, które uniemożliwiają pełne odwzorowanie docelowego kształtu. Powodują one również nieodwracalne wady powierzchniowe detalu, takie jak przypalenia czy matowe plamy, wykluczając produkt z dalszego montażu.

Wpływ wyników na projekt formy dla wymagających branż

Elementy przeznaczone dla motoryzacji oraz precyzyjne wyroby medyczne nie wybaczają błędów związanych z brakiem powtarzalności. Skurcz i paczenie materiału stanowią ogromne wyzwanie, gdy wymagane tolerancje wymiarowe wyrobu sięgają 0,1 milimetra. W takich przypadkach oprogramowanie podpowiada inżynierom, jak skorygować grubość ścianek, aby zapobiec lokalnym skupieniom naprężeń. Równie ważna jest optymalizacja samej lokalizacji punktu wtrysku. Prawidłowe umiejscowienie szczeliny zasilającej blisko najgrubszych przekrojów pozwala zminimalizować widoczność linii łączenia i znacząco poprawić jakość wewnętrznej struktury plastiku.

Informacje zebrane w fazie wirtualnej wpływają także na ostateczną architekturę układu. Projektant może precyzyjnie rozmieścić kanały odpowietrzające dokładnie tam, gdzie wcześniej zdiagnozowano ryzyko uwięzienia gazów. Z kolei wyliczenia termiczne pomagają stworzyć obieg, który równomiernie odbiera ciepło z każdego fragmentu stempla i matrycy. Wiedza z symulacji trafia bezpośrednio do technologów przygotowujących produkcję. Zakład Mechaniki Precyzyjnej Tomasz Klimaszewski w Gorzowie Wielkopolskim wykorzystuje te dane przy programowaniu zaawansowanych frezarek DECKEL MAHO oraz elektrodrążarek CHARMILLES. Doświadczona narzędziownia formy wtryskowe wykonuje na podstawie precyzyjnych wytycznych analitycznych, dbając o wierne odwzorowanie modelu. Ścisła współpraca redukuje potrzebę głębokich modyfikacji w twardym metalu.

Dlaczego wirtualny model wymaga konfrontacji z technologią wtrysku

Mimo ogromnych możliwości obliczeniowych, cyfrowe środowisko posiada pewne niezaprzeczalne ograniczenia. Oprogramowanie zakłada idealnie stałe parametry polimeru, podczas gdy rzeczywista partia granulatu bywa zróżnicowana pod kątem wskaźnika płynięcia lub poziomu wilgotności. Symulacja nie uwzględnia również mikroskopijnych różnic wynikających z naturalnego zużycia narzędzi skrawających w trakcie pracy obrabiarki. Z tego powodu wyliczenia komputerowe zawsze wymagają ostatecznej weryfikacji podczas prób na fizycznej maszynie.

Próby uwzględniają rzeczywistą dynamikę układu plastyfikującego oraz specyfikę obiegów chłodzenia na konkretnej hali produkcyjnej. Dopiero szczegółowy raport pomiarowy pierwszych detali daje inżynierom pełny obraz sytuacji. Komputerowa analiza przepływu tworzywa absolutnie nie zwalnia specjalistów z konieczności wykonania testów wtryskowych. Jednak prawidłowo wdrożona analityka drastycznie zmniejsza liczbę czasochłonnych poprawek ślusarskich. Wyeliminowanie krytycznych błędów koncepcyjnych przed rozpoczęciem frezowania sprawia, że nowe produkty trafiają na linie montażowe szybciej i przy zachowaniu najwyższych standardów powtarzalności.
